Ультразвуковой офтальмологический A/B-сканер MEDA MD-2300S

Ультразвуковой офтальмологический A/B-сканер MEDA MD-2300S — прибор, сочетающий в себе функции A-сканирования (аксиальное сканирование) и B-сканирование (двухмерное ультразвуковое изображение) для исследования внутренних структур глаза.

А-датчик – для измерения осевой длины глаза, длины стекловидного тела, толщины хрусталика и глубины передней камеры.

В-скан – с частотой 10 МГц и 20 МГц создает двумерное поперечное изображение внутриглазных структур, дифференцировать сетчатку, хориоидею, склеру, глазодвигательные мышцы, зрительный нерв визуализировать сетчатку и стекловидное тело.

Преимущества

• А-скан

  • Иммерсионный и контактный метод измерения
  • 4 режима измерения: нормальный, катаракта,  афакический , специальный

• B-скан

  • Датчики частотой 10 МГц и 20 МГц
  • Угол сканирования: 53°

• Сенсорный 12,1-дюймовый ЖК-дисплей

• Изображения и видео сохраняются в форматах без потери качества (.bmp, .avi)

• 11 ключевых формул для расчета ИОЛ

• Портативный, легкий и эргономичный дизайн

• Анализ 10 замеров

• Регулировка масштабирования и глубины сканирования

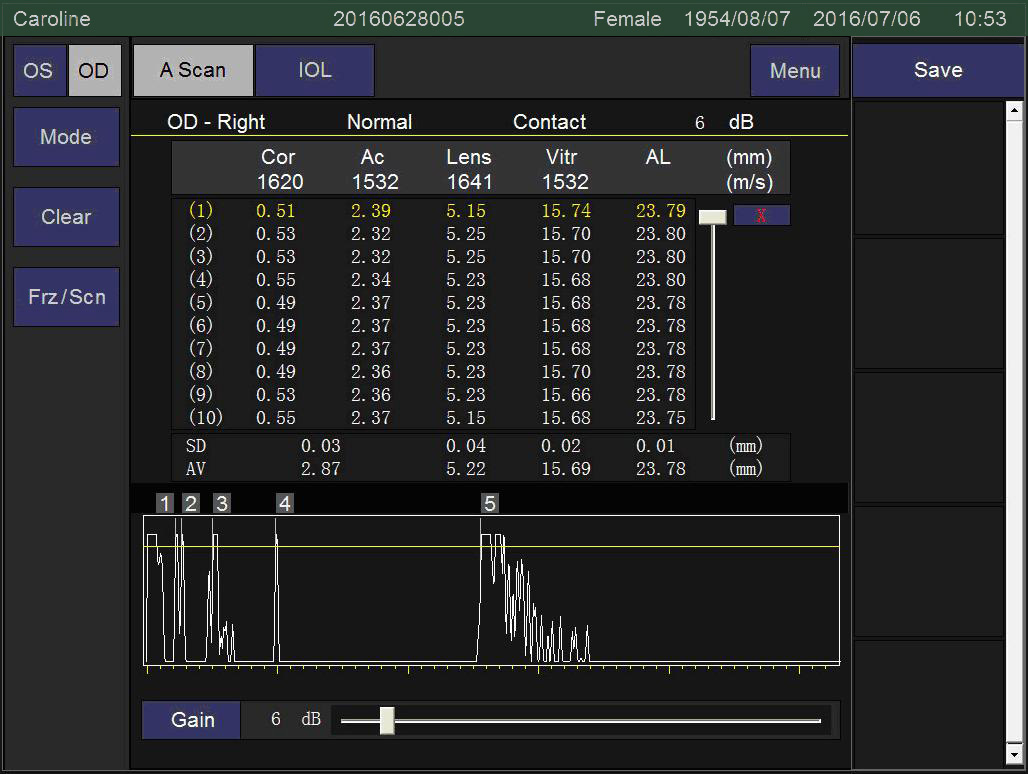

А-скан

А-скан позволяет проводить разные виды ультразвуковых исследований, а именно глубину передней камеры (ACD), толщину хрусталика (LENS), глубину ветреальной полости (VITR), осевую длину (AL) и параметры ИОЛ в режимах диагностики катаракты. Контактный и иммерсионный метод измерения.

Предоставляет средние значения и стандартные отклонения до 10 сканирований за одно исследование, обеспечивая стабильные и точные результаты.

4 режима измерения в автоматическом режиме: нормальный, катаракта, афакический и специальный.

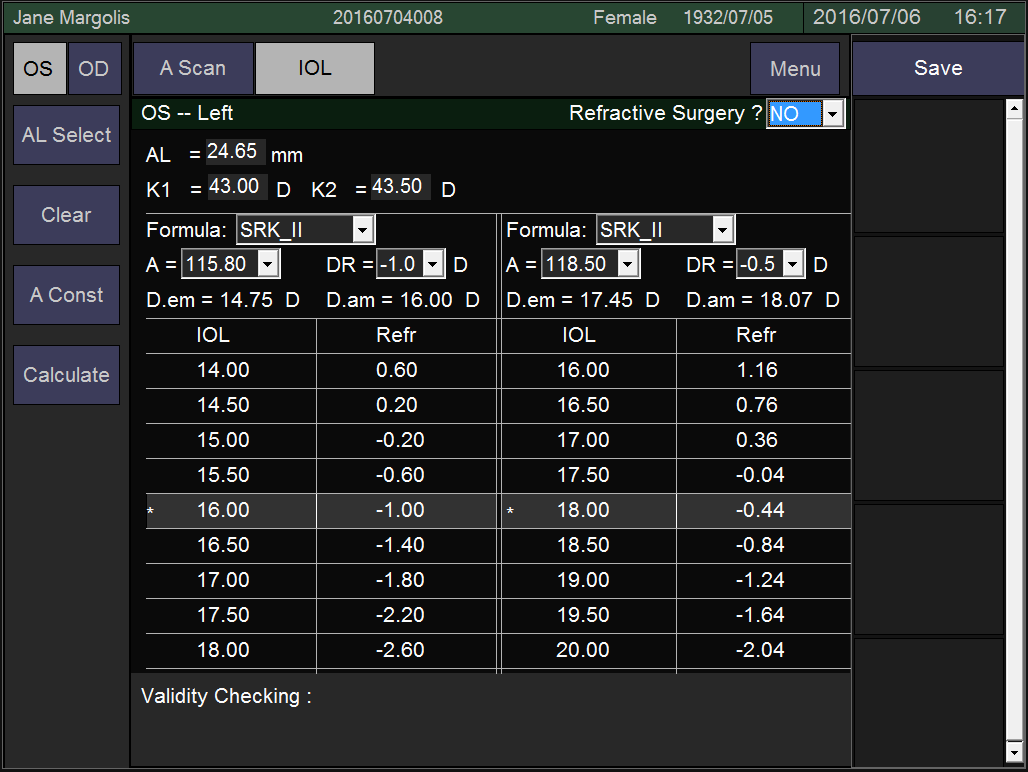

ИОЛ расчет

Содержит 6 наиболее известных формул для расчета ИОЛ и 5 ключевых для пострефракционных расчетов, что обеспечивает точный подбор линзы.

Позволяет мгновенно переключаться между разными формулами. Одновременно отображается две формулы для сравнения результатов.

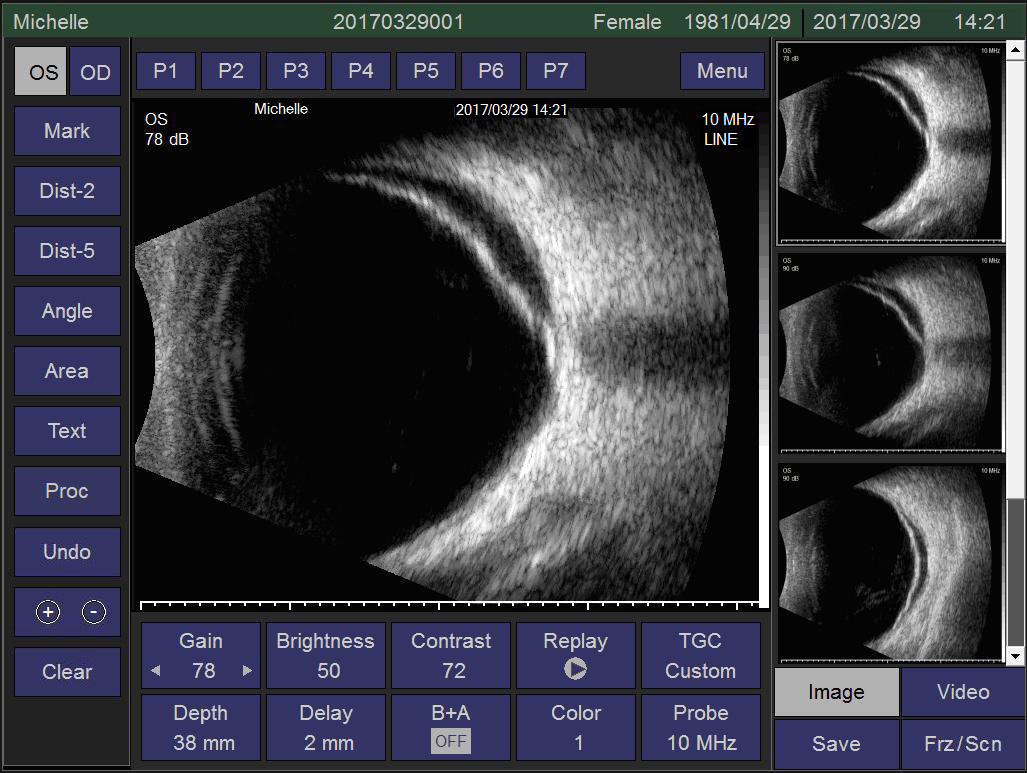

B-скан

В-сканирование заднего отдела глаза датчиками 10 и 20 МГц позволяет получить наиболее качественное детальное изображение структур, дифференцировать сетчатку, хориоидею, склеру, глазодвигательные мышцы и структуры орбиты.

Запись изображений и видео в режиме реального времени, которые хранятся в форматах .bmp и .avi без потери качества.

Ключевые возможности

• Сенсорный 12,1-дюймовый ЖК-дисплей с высоким разрешением
• Функция ZOOM — подробное исследование структур с разным увеличением
• TGC (Time Gain Control) – улучшение визуализации в выбранных участках
• Удобная работа по данным и хранению более 20 000 обследований без потери качества изображений
• Отчеты в формате .PDF
• Подключение клавиатуры и мыши через USB 2.0.
• HDMI-интерфейс для демонстрации на мониторе

Датчики в комплекте

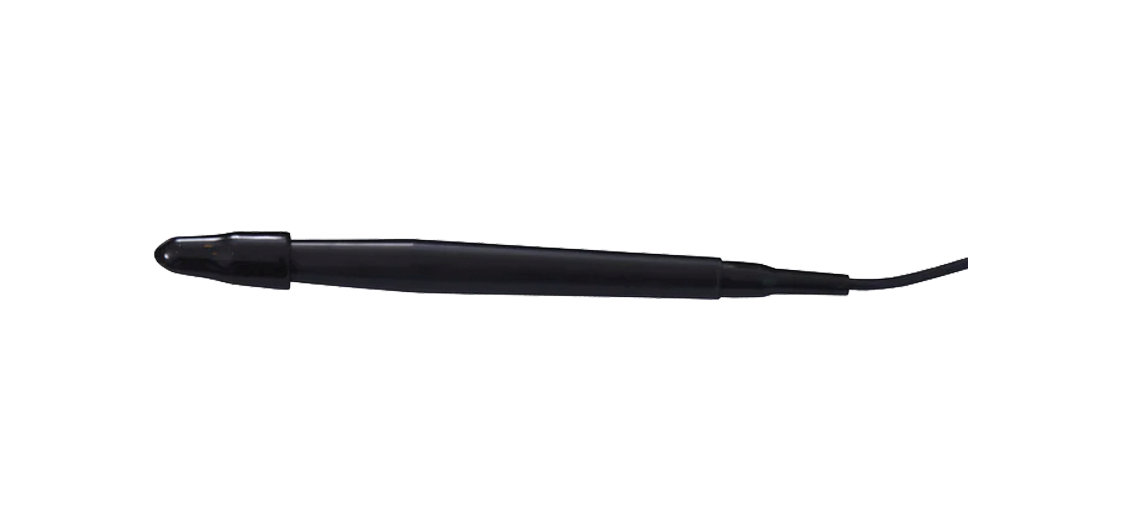

10 мГц А-датчик

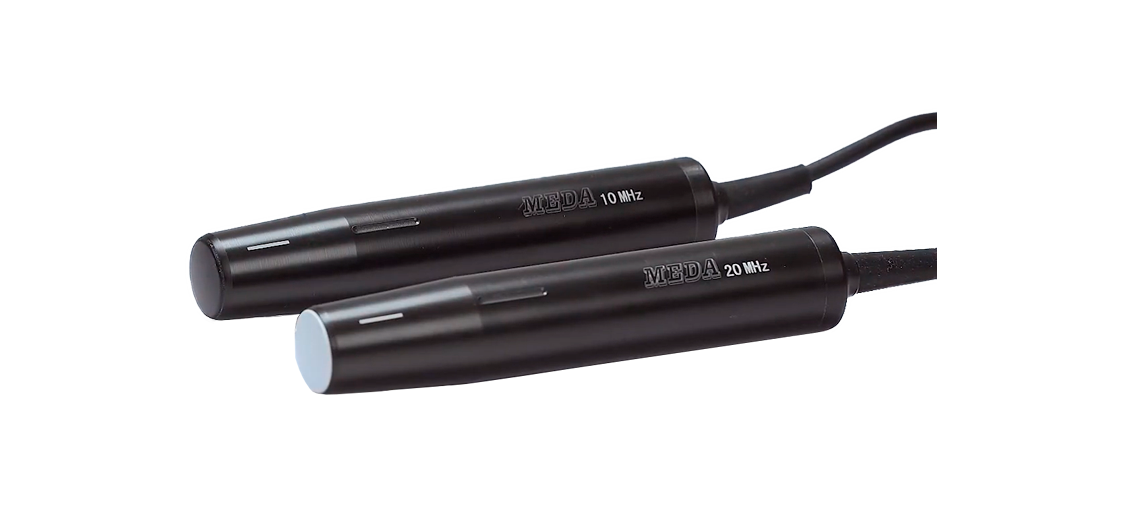

10-20 мГц B-датчик

Документы и ресурсы

• Брошюра MD-2300S

  PDF.

Технические характеристики

А-скан

Частота

10 МГц с красным индикатором фиксации

Общее усиление

98 дБ

Диапазон регулировки усиления

1–60 дБ

Точность

±0,05 мм

Диапазон сканирования

15-40 мм

Измеряемые параметры

Глубина передней камеры (ACD) Толщина хрусталика (LENS) Глубина витреальной полости (VITR) Осевая длина (AL)

Режим измерения

Автоматический (нормальный, катаракта, афакический, специальный) и ручной

Метод измерения

Контактный, иммерсионный

Количество групп данных

Анализ 8 замеров

Формулы расчета

RK-T, SRK-II, BINK-II, HOLLADAY, HOFFER-Q, HAIGIS

Общие параметры

Исходящий интерфейс

4×USB 2.0 и интерфейс HDMI

Монитор

1024×768, сенсорный, цветной, количество оттенков серого ≥256

Питание

Напряжение электрической сети, В 100-240 / Частота электрической сети, Гц 50-60

Номинальная частота ультразвука

B-датчик: 10 МГц/20 МГц (по выбору), A-датчик: 10 МГц

B-скан

Частота

10, 20 МГц

Метод измерения

механическое секторное сканирование

Режим отображения

B, B+A

Угол сканирования

53°

Диапазон регулировки глубины отображения

10 МГц: 28 мм~60 мм; 20 МГц: 19 мм~40 мм

Переменная задержка глубины

10 МГц: 0 мм~15 мм; 20 МГц: 0 мм~10 мм

Общее усиление

1–105 дБ

Time Gain Control

-20 дБ~20 дБ с динамическим диапазоном, ручная секционная регулировка (6 секций)

Градация серого

256 уровней

Частота кадров

10 кадров/с

Динамический цикл

10 с/100 изображений, циклическое или покадровое воспроизведение

Обработка изображений и постобработка сигнала

усреднение кадров, псевдоцветные коды и коррекция гаммы

Вес и размер

Размер

340 х 310 х 80 мм

Вес

5.5 кг
